Sistemi Luci e LedMODULO FOTOVOLTAICO MONOCRISTALLINO
Il Modulo Fotovoltaico GT-185 e progettato per impieghi in sistemi ad alta produzione di energia.
Basato su una tecnologia di cristalli di silicio, offre superbe caratteristiche di durabilità a
condizioni gravose di lavoro particolarmente adatte a sistemi ON-GRID.
Il modulo utilizza celle monocristalline da 125mm di lato con un fattore di conversione superiore
al 14,1 %. I pannelli dispongono di sistema bypass a semiconduttore per evitare cadute di energia
durate i periodi di basso soleggiamento. La superficie texturata delle celle ne riduce la riflessione
(Back Surface Field) aumentando l’efficienza di conversione fino al 15,7%.
Il pannello utilizza un cristallo temperato a basso tenore di ferro, incapsulamento EVA e film
antipioggia con struttura in alluminio anodizzato e trattato per impiego outdoor. I cavi ed i
connettori sono ad alto isolamento atmosferico.
Certificazioni
• IEC 61215
• TUV – Spec 931/2.572.9
• CD

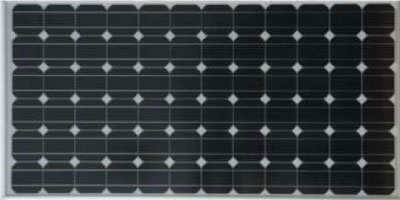

Pannello Fotovoltaico Monocristallino GT-185
Caratteristiche Meccaniche
Lunghezza 1580mm
Larghezza 808mm
Spessore 35mm
Peso 15kg
Scatola Di Giunzione 1 Box di giunzione con diodi di bypass
Lunghezza Cavo 900mm/700mm
Spessore Vetro 3.2mm
Cella 72 Celle Monocristallo, dimensione 5” (125 x 125mm)
EVA EVA
Fondo PET
Caratteristiche Elettriche
Pmax(±3%) 150W 155W 160W 165W 170W 175W 180W 185W
Vmp 34.0V 34.6V 34.9V 35.6V 35.8V 36.2V 36.8V 37.5V
Imp 4.34A 4.48A 4.60A 4.65A 4.76A 4.85A 4.90A 4.95A
Voc 40.0V 42.0V 42.8V 43.2V 43.6V 43.9V 44.2V 44.5V
Isc 4.69A 4.84A 5.15A 5.20A 5.25A 5.30A 5.35A 5.40°
Massima Tensione di Sistema 1.000 V
Condizioni di Test Irradianza 1000 W/m2 a 25°C
Caratteristiche di Temperatura
Pm: -0,47% /K αIsc: 0,038% /K βVoc: -0,34% /K
Limite di Funzionamento
Range di Temperatura -40°C / +85°C
Resistenza alla Grandine Fino a 28mm di diametro con velocità di
impatto 85 km/h
Resistenza Superficiale 540kg/m2
Telaio Alluminio Anodizzato
